商品説明：

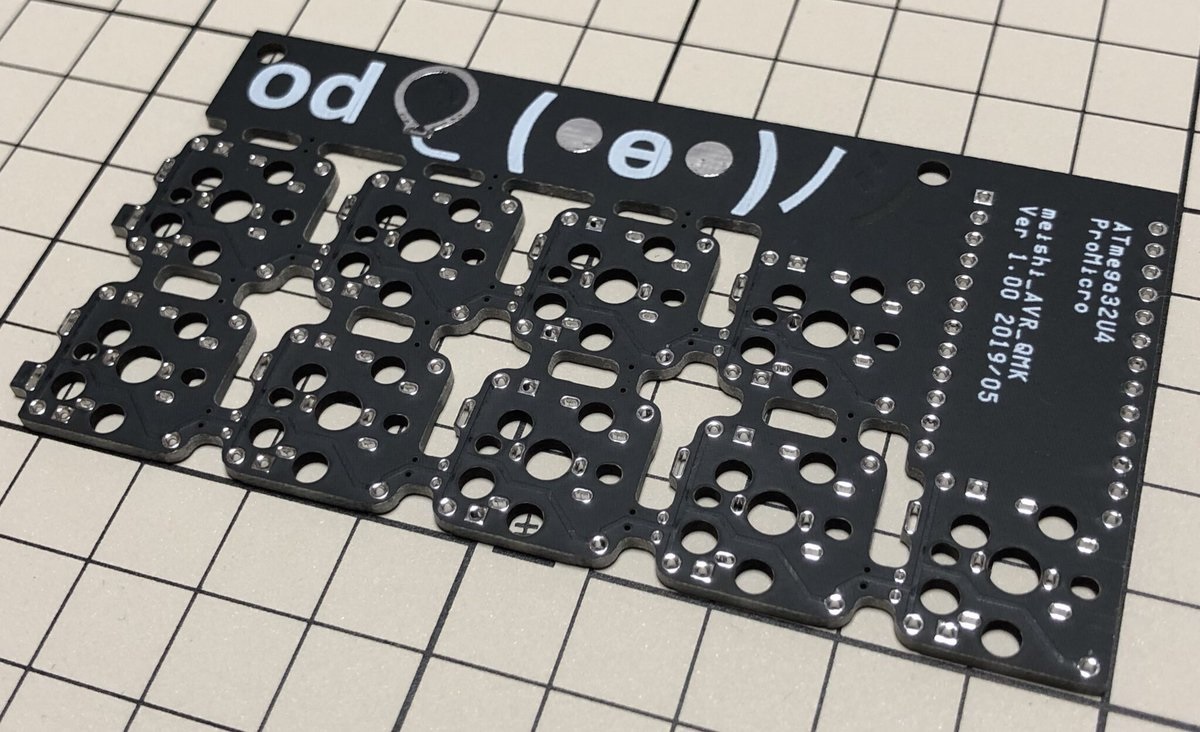

作者の@od_1969 のmeishi基板です。
ジグザグ基板(いわゆる無限の可能性)のお試し基板として、キースイッチ、ソケット、ダイオード、ProMicroを取り付けると、9キーのキーパットとして使用できます。

　

使用する電子部品

Cherry MX、MX互換スイッチ
Kailh Choc ロープロファイルスイッチ
MX用ソケット 型番：CPG151101S11
Kailh Choc ロープロファイル用ソケット 型番：CPG135001S30
ダイオード SMD パッケージ：SOD123 型番：1N4148W等
ProMicro、ProMicro互換機

　

上記の部品を取付可能なユニバーサル基板スペースがあります。
Cherry MX、MX互換スイッチ、Kailh Choc ロープロファイルスイッチを直接はんだ付けする場合はソケットの取付方向から180度回転させて取り付けます。
ダイオードには向きがあります。
基板上の記号 |◁ を確認し、ダイオードを取り付けてください。
ピッチは19mmです。
3/4inc(19.05mm)ピッチではありません。

　
